Erneuerung Pavillon Gymnasium-Kirchenfeld, Bern

Bauherrschaft

Amt für Grundstücke und Gebäude
3011 Bern

Projektart

Erneuerung Dach Schulpavillon
und statische Aussteifung der
Tragkonstruktion

Projektinformationen

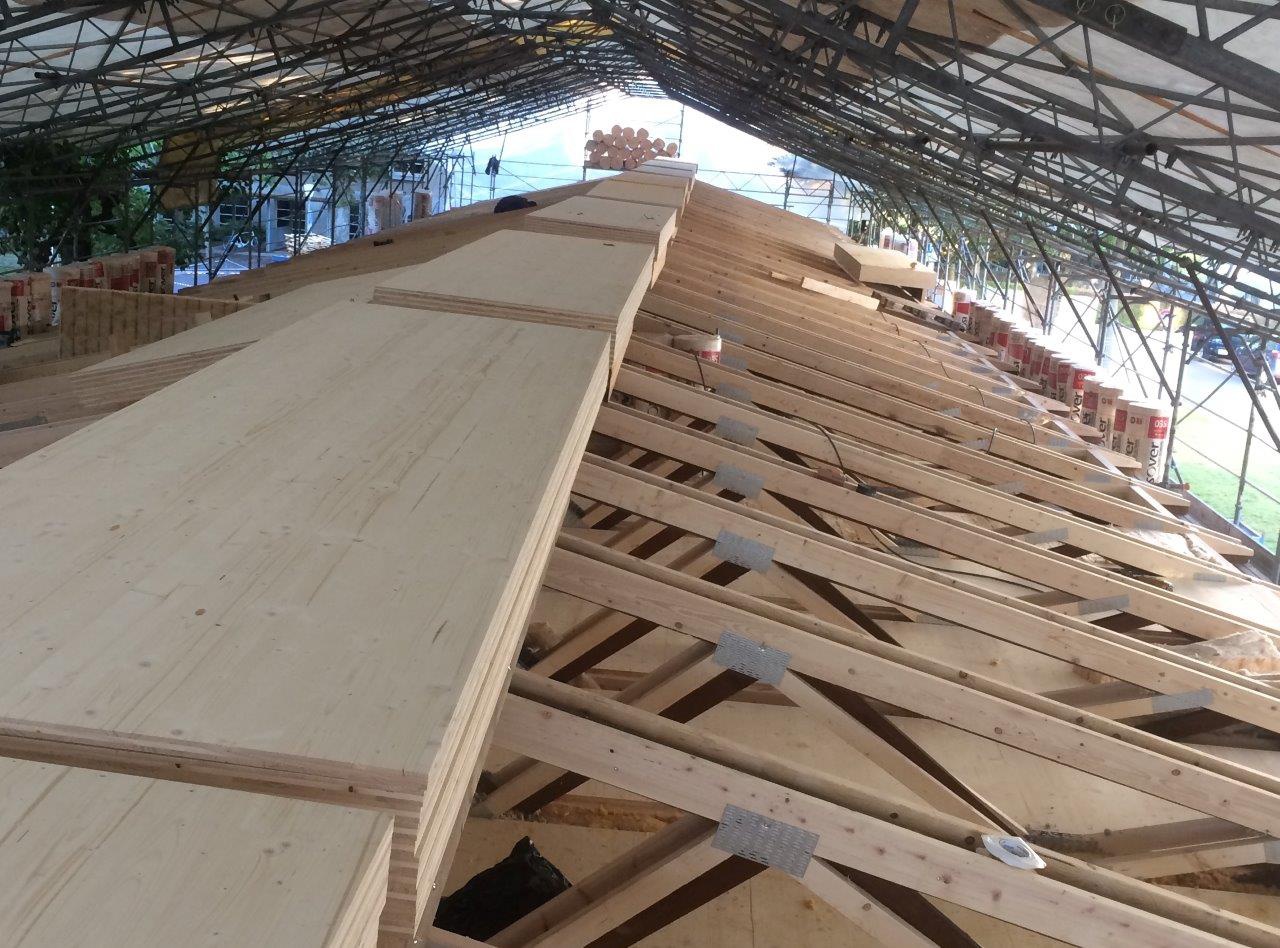

Verstärkung der bestehenden Nagel-plattenbinder mit neuen, 50mm starken beidseitig in Sandwichkonstruktion angebrachten Nagelplattenbindern;

Planung

3Hoch4 Architekten AG
Stadtbachstrasse 44
3012 Bern
031 340 34 40

Ausführung

2016

Nachdämmung der Decke mit Dampfbremse und Glaswolle 180 mm; statische Aussteifung mit Dreischichtplatten 27 mm auf Binderuntergurte (Kaltestrichboden), auf Binderobergurte (Unterdach) und mit Dreischichtplatten 19 mm als Innenwandbekleidung; Sicherung der bestehenden Durisolplatten auf den Binderuntergurten von unten mit Tellerkopfschrauben 6/220 mm in die neuen Binder.
